 Высокие цены на бензин заставляют автолюбителей искать альтернативные варианты, позволяющие хотя бы немного сэкономить на топливе и уберечь свой бюджет. При этом чаще всего единственным выходом является установка газобаллонного оборудования на свой автомобиль. Сегодня многие СТО предлагают подобную услугу, но при наличии определенных знаний монтаж можно выполнить и без посторонней помощи. Что касается типа, то лучше устанавливать ГБО 4-го поколения.

Преимущества

Если сравнивать с предыдущими версиями ГБО четвертного поколения имеет целый ряд преимуществ:

- редуктор системы оперативно реагирует на разряжение и удерживает нормальный уровень давления (вне зависимости от режима работы силового узла). Это возможно, благодаря установке широкой диафрагмы 2-й ступени и хорошо продуманной обратной связи;

- на выходе системы всегда стабильное давление, что позволяет экономно расходовать газ. Кроме этого, мотор работает стабильно, обеспечивается качественный разгон, и отсутствуют «хлопки»;

- газ никоим образом не попадает в систему охлаждения, благодаря отсутствию связи между диафрагмами и полостью теплоносителя;



- прогрев редуктора осуществляется очень быстро. Это возможно, благодаря высокому уровню отдачи тепла ребристой поверхности;

- клапаны и редукторы выполнены из надежных материалов, а не пластмассы (как это было в прошлых поколениях). Следовательно, даже при эксплуатации в неблагоприятных условиях система четко выполняет свои функции;

- ресурс редуктора составляет около 7-8 лет, что обеспечивается применением качественной резины и литья;

- монтаж ГБО 4-го поколения существенно упрощен, благодаря применению специальных конусных муфт. Для работы достаточно иметь самый обычный инструмент. Кроме этого, подобная особенность упрощает дальнейшее обслуживание и ремонт;

- редуктор ГБО четвертного поколения отличается наличием 4-х мерной регулировки, две из которых четко выставлены еще на заводе (их  регулировать нет необходимости). Все, что требуется – подрегулировать обороты ХХ;

- крепление редуктора осуществляется в трех точках, что упрощает поиск места для установки узла и гарантирует качественное соединение с кузовом.

Монтаж ГБО 4-го поколения: шаг за шагом

Давайте кратко рассмотрим, какие шаги необходимо будет пройти при самостоятельном монтаже системы. Это позволит вам выработать свою стратегию и максимально быстро выполнить установочные и регулировочные работы.

Итак, приступим:

  1. Закупите необходимое для установки оборудование:

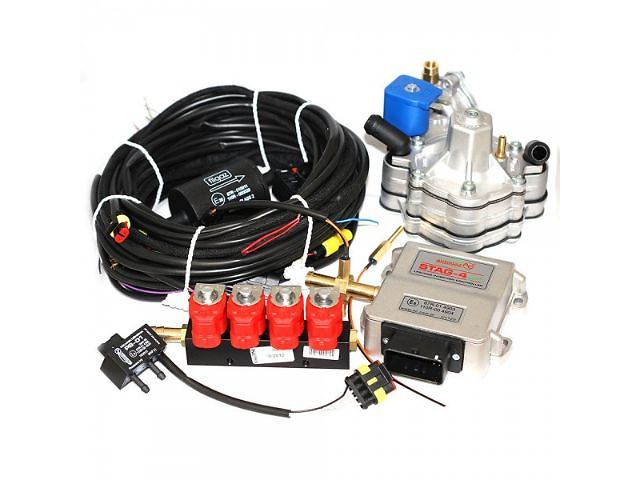

- комплект ГБО (выбирайте его с учетом своей марки авто). В его состав входят жгуты проводов, «мозги», клапан, множество шлангов, форсунки, датчики температуры газа и давления, кнопка и, собственно, сам редуктор. Комплектация, конечно, может отличаться;

- баллон. Здесь вариантов исполнение множество. Но если ваша цель – компактность, то лучше отдать предпочтение баллону в виде тора. К примеру, можно выбрать турецкий баллон Атикер на 54 литра. Его размер – 630 на 225 мм;

- мультиклапан, в комплекте которого есть само устройств и выносная система для заправки;

- сенсор уровня газа - подключается к «мозгам» вашего ГБО. Его задача – показывать остатки топлива в баллоне;

- универсальный программатор (без его помощи настройка «мозгов» невозможна);

-  диск с инструкцией, схемами, прошивкой и так далее. В принципе после изучения этого материала вам многое станет понятным;

- жгут форсунок.

Чаще всего этого оборудования достаточно. Размер затрат может быть различным. Здесь многое зависит от комплекта и стоимости самого баллона. В среднем общие расходы составляют около 20 тысяч рублей.

Хоте нет, кое-что вам еще придется докупить – медный шланг диаметром 8 и 6 мм и длинной 1,5 метра и 8 метров соответственно, датчик давления и разъем к этому датчику. Дополнительно это еще около 1 500-2 000 рублей.

  1. Устанавливайте баллон. Здесь очень важно, чтобы отверстие с мультиклапаном было расположено с боковой части (в стороне заливного отверстия для топлива).
  2. Монтируйте мультиклапан. Он крепится непосредственно к баллону болтами (к слову, последние необходимо закручивать в строго определенном порядке).
  3. Ставьте датчик уровня, который необходим для нормальной работы индикатора на кнопке переключения топлива. Устанавливается этот узел непосредственно на мультиклапан (нюансы монтажа зависят от особенностей комплекта).
  4. Устанавливайте электромагнитный запорный клапан. Его задача – открываться при подаче соответствующего сигнала от «мозгов» ГБО и оставаться закрытым, когда соответствующей команды не поступает.
  5. Монтируйте магистрали и заправочное устройство. При этом учтите, что магистрали зачастую две. Одна – основная, а вторая – заправочная. Используйте для этих целей предварительно купленные трубки. Соединение медных трубок можно осуществлять с помощью специального медного болта и бочонков. Что касается ВЗУ, то его желательно располагать возле основной заправочной горловины. Но здесь уже вы сами принимайте решение, где будет удобнее.

После установки магистралей обязательной является их проверка на герметичность. Для этого понадобится компрессор. Пропускайте через систему 5-6 атмосфер и проверяйте наличие (отсутствие) травления из трубок.

  1. Устанавливайте редуктор. Его место – в подкапотном пространстве. Чаще всего узел размещается около радиатора. Очень важно, чтобы выходное отверстие было сверху и направлено по ходу движения. Кроме этого, редуктор должен находиться ниже уровня ОЖ. В противном случае врезаться в систему охлаждения будет очень сложно.
  2. Монтируйте форсунки и врезайте их в коллектор.
  3. Собирайте магистраль низкого давления - соединяйте форсунки и редуктор с помощью шланга.
  4. Заправляйте бак и производите опрессовку.
  5. Устанавливайте «мозги» и производители подключение проводки (эту работ можно сделать и до опрессовки).
  6. Настраивайте работу системы и проверяйте работу двигателя в различных режимах.

Вывод

Конечно, установка ГБО 4-го поколения – это весьма сложный и трудоемкий процесс. Здесь очень важно внимательно читать инструкцию по монтажу и четко следовать всем рекомендациям. Как правило, у новичка на монтаж и настройку системы может уйти несколько дней. Но это тот случай, когда спешка является лишней. Если же есть сомнения в своих силах, то лучше обратиться к специалистам. Удачи.
