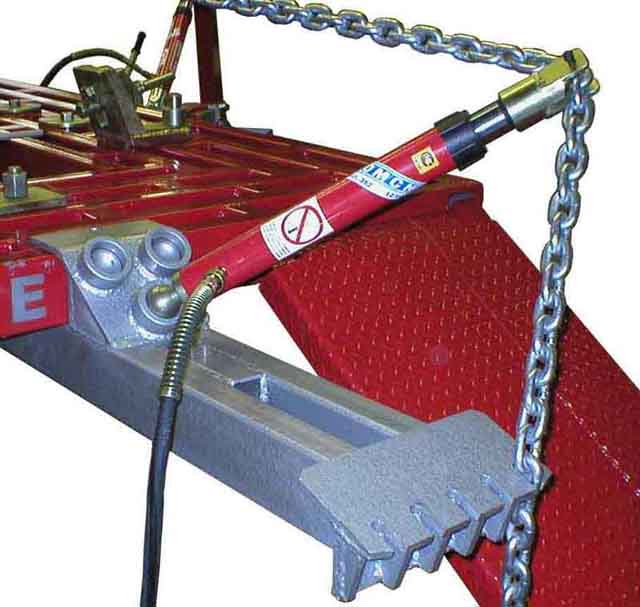

стапель своими рукамиВсем привет. В этой статье я расскажу Вам, как можно изготовить стапель своими руками. Речь пойдёт об изготовлении напольного стапеля.

Почему я предпочёл изготовить для себя именно напольный стапель, я подробно объяснил в ролике, размещённом в конце этой статьи. Сейчас я остановлюсь на нюансах технологического процесса изготовления струбцин и опор под струбцины, который являются самым сложным пунктом, на мой взгляд, в процессе изготовления стапеля своими руками.

На фотографиях, размещённых ниже, Вы увидите чертежи самих струбцин. Лучше всего, для изготовления струбцин выбрать инструментальную сталь, ст.35 , ст.45, 20H, 40H.

Все размеры плит свободные, кроме размеров, определяющих местоположение отверстий, а также диаметров этих отверстий. Если эти размеры при изготовлении упустить, то потом струбцину можно, попросту, не собрать. Обратите внимание, что основную плиту можно исполнить в двух вариантах.

Первый вариант, это тот вариант, который, как раз, и изображён на чертеже "Основная плита". На нём обозначена резьба, нарезанная прямо в корпусе плиты, М27 х 2. Однако, можно не резать резьбу прямо в плите. Тогда плиту можно изготавливать из стали, не содержащей углерод, в количестве, достаточном для её последующей закалки. А в плите вырезать отверстие под гайку, диаметром 40 мм. Выточить гайку и её закалить, а нарезку на губках сделать так, как я описываю ниже.

Изначально, нужно скоростной фрезой выстругать заготовки всех плит. Затем, вырезать в плитах отверстия под гайки и винты. Готовым комплектом «винт-гайка» стянуть струбцину, положив на линии отверстий под направляющие, прокладку 9 мм. толщиной, и шириной, не менее 4-5 см. После чего, просверлить отверстия под направляющие 13 мм., насквозь, через обе плиты и прокладку.

Это нужно для того, чтобы получить полную соосность отверстий под направляющие в обеих плитах. После всех этих манипуляций остаётся только нарезать зуб на губках струбцин. Это можно сделать в заводских условиях специнструментом, а можно потом, самостоятельно сделать нарезку болкаркой, предварительно заварив полуавтоматом всю площадку, где будет делаться нарезка.

Об этом, и многом другом, я подробно рассказываю в своём видеообзоре, размещённом ниже.

Винты, которыми струбцины будут прижиматься к опорам, также есть на чертежах. Гайки, в которые будут вкручиваться эти винты, точатся такие же, как и гайки для струбцин. Все винты и гайки нужно обязательно закалить до 40-45 единиц твёрдости. Иначе, они могут быть разрушены в процессе их эксплуатации. Об этом я так же говорю и в видеообзоре.

Если сталь для плит выбрана инструментальная (поддающаяся закалке), то нарезку на губках можно сделать в заводских условиях, а затем, закалить на ТВЧ, или закалить все плиты целиком. Если нет, то плиты можно оставить сырыми, а нарезку на губках сделать так, как я описываю в видеообзоре, при помощи полуавтомата и болгарки.

Высокие опоры изготавливаются из двутавра 25 см. Низкие опоры, и полозья ко всем опорам, из двутавра 20 см. Чертежи рамы, в двух вариантах, для большого и малого гаражей, смотрите ниже. На стапеле, под № 1, можно производить ремонт с любой стороны. На стапеле №2, работать можно только с боков, и , лишь с одного торца.

Если у Вас возникнут вопросы по конструкции струбцин или рамы, то Вы можете их задать мне. Может быть, вам нужно будет адаптировать размеры рамы к Вашему помещению, то есть, какие-то размеры изменить, то в этом случае вы, также, можете обратиться ко мне за советом, как это сделать без потери функциональности и прочности конструкции. Но, отмечу также, что не Вам не стоит самостоятельно упрощать конструкцию рамы, убирая те, или иные перемычки, в целях экономии швеллера. Каждая из них нужна для удобства в работе, и для прочности конструкции. Назначение каждой из них, я также объясню Вам, в процессе консультации.

Вот и всё, что я хотел Вам рассказать сегодня о том, как можно изготовить стапель своими руками.

Внимание: чтоб просмотреть картинку в полном размере, наведите курсор на картинку, правая кнопка мышки и выбирете открыть в новой вкладке

Стапель своими руками         Стапель своими руками     Стапель своими руками     Стапель своими руками   Стапель своими руками     Стапель своими руками         Стапель своими руками

Видеоролик по изготовлению стапеля своими руками
Всем удачи в работе.
