Создано: 25 апреля 2012

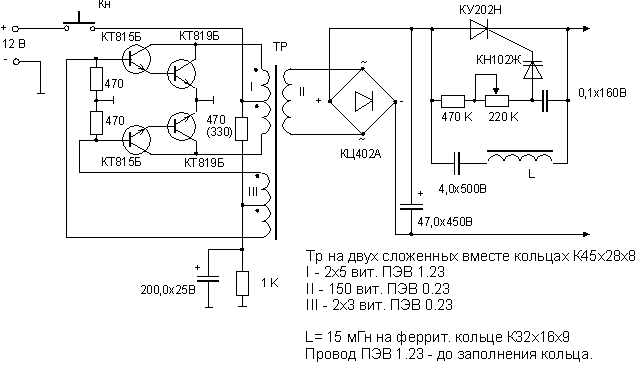

Схема электроудочки АКВА

Прошу не высказываться негативно насчет схем электроудочек, так как в законах написано что запрещена ловля ими,но насчет размещение схем не сказано нечего.Предоставляю вашему вниманию схему электроудочки своими руками.От многих других она отличается схемой преобразователей



Выполнен прерыватель на основе микросхемы К155ЛА3

Для увеличения схемы,кликните по ней

Преобразователь выполнен по схеме мультивибратора на старых транзисторах 210, которые можно заменить на более новые. Ключ выполнен на 2х тиристорах, которые управляются генератором на микросхеме ЛА3. Использование 2х тиристорных ключей дает более полное использование мощности преобразователя.

К сожалению данные о трансформаторе были утеряны.

Если у когото гдето завалялись они если, прошу отписатся в комментариях.


Источник: http://radiostroi.ru/fishriirr/88-electroudoch1.html
