Уровень комфорта в ванной комнате — для многих из нас решающий параметр при проектировании ремонта. В этой статье мы расскажем как смонтировать теплый пол под плитку, как правильно подобрать систему, настроить ее и ввести в эксплуатацию.

В нынешнее время «теплые полы» являются не только элементом «роскоши» но и средством для отопления. Читайте также: , где описан процесс экономного обогрева квартиры и дома.

Содержание:

Самые распространенные виды теплого пола: водяной и электрический(кабельный или пленочный). Но мы сейчас остановимся именно на электрическом варианте, как на наиболее доступном и практичном.

Какой тип теплого пола лучше

Начнем наш обзор с самого начала — выбора типа системы. Для монтажа «под плитку», однозначно рекомендуется «кабельный» теплый пол. В специализированных и строительных магазинах, на сегодняшний день, предложено много вариантов, в том числе и готовые комплекты «в коробке» (как на фото). Именно такие комплекты мы рекомендуем приобрести, т.к. в этом случае вам не придется подбирать элементы системы друг для друга.

Также очень популярен «инфракрасный» теплый пол, но он больше подходит для укладки под ламинат или линолеум. Для плитки лучше подходят именно кабельные, резистивные системы.

Что входит в комплект теплого пола:

  • специальные «маты» в виде уложенного на пленку-сетку изогнутого нагревательного кабеля, шириной около 45 сантиметров;
  • терморегулятор, который нужно будет закрепить на стене в удобном месте. При помощи него вы будете регулировать температуру пола;
  • соединительные провода.

У разных производителей комплектация может несущественно отличаться(к примеру некоторые компании включают в свои комплекты даже двухсторонний скотч и гофро-трубы). Но как показывают отзывы, лучше не экономить на комплекте и выбирать проверенных производителей, т.к. на качество самых бюджетных полов не всегда есть надежда.

Средняя цена комплекта теплого пола составляет — 1500 рублей за 1 квадратный метр. Если пол укладывается под плитку в ванной комнате, то из-за относительно небольшой площади покрытия, расходы на эту систему не будут большими. Отметим также, что чем больше необходимая площадь покрытия, тем меньше цена за 1 м2. Какой комплект подойдет вам — нужно рассчитывать исходя из площади ванной и туалета(или кухни, балкона, прихожей и т.д.).

Сегодня на прилавках магазинов можно найти комплекты фирм Теплолюкс, Thermo, Electrolux, Devi и т.д.

В дополнение к комплекту, рекомендуется купить утеплитель — фольгированный пенофол. Этот утеплитель-подложка минимизирует потери тепла и снизит ваши расходы на электроэнергию в дальнейшем. Класть его нужно на стяжку, фольгированной стороной вверх.

Готовые комплекты продаются под определенную площадь, начиная от 1 кв.м. Лучше выбирать оборудование среднего ценового диапазона. Сколько стоит такая система в вашем регионе, можно узнать только сходив в ближайших магазин стройматериалов или электрики. На нашем опыте это 4500-5500 руб за комплект на 4-5 кв.м.

теплый пол под плитку своими руками

Будет интересно:

Помимо системы обогрева пола, заранее позаботьтесь и о плитке. Для ее укладки в ванной комнате вам понадобятся: сама плитка, плиточный клей(подходящий для теплых полов), специальный зубчатый шпатель для нанесения клея, плиточная затирка и пластиковые крестики и клинья для ровных швов.

Подготовка пола

Прежде, чем укладывать нагревательные маты под плитку, пол нужно подготовить. «Кабельный пол» по технологии нужно укладывать на ровную и чистую поверхность, поэтому перед началом работ тщательно подметите и помойте пол в ванной комнате.

Если на старом покрытии имеются неровности, прежде всего попробуйте удалить их механическим способом. Если «по-простому» не получилось, придется делать стяжку пола, чтобы выровнять его поверхность своими руками. Даже если у вас деревянный пол(или настил из фанеры или ОСБ), лучшим решением будет именно стяжка. Какой лучше состав использовать для стяжки? — Если ремонт уже идет полным ходом, то лучше выбирать быстросохнущие смеси, т.к. цементно-песчаные растворы могут сохнуть до 14 дней.

Такие жесткие требования к напольному покрытию — не безосновательны, т.к. в случае, если кабель будет перегибаться или упираться в неровности, может произойти пробой. Как можно догадаться, поломка системы электрического теплого пола — фатальна, т.е. починить ее или невозможно или крайне сложно.

Монтаж теплого пола под плитку

Подготовка комплекта

Ранее мы уже определились какой тип системы лучше всего подойдет в нашем случае. Теплый пол состоит из нагревательного кабеля и терморегулятора. Выделяют нагревательные кабели разных видов: двужильные и одножильные. Двужильные кабели гораздо дороже одножильных кабелей, но они в то же время и надежнее.

Перед тем как начинать укладку теплого пола, необходимо освободить помещение от мебели, снять старое напольное покрытие и подготовить поверхность к дальнейшей работе. При необходимости выровнять пол с помощью цементной стяжки, убрать весь скопившийся строительный мусор.

Следует заранее подготовить место в стене для установки электрического термостата, с помощью, которого можно регулировать температуру пола. Если будет необходимость, следует оборудовать отдельную проводку для подключения пола. По технологии монтажа, для таких устройств нужен отдельный вывод из щитка электропитания. После того как все подготовительные работы будут выполнены можно приступать к оборудованию теплоизоляции и укладке кабеля.



На нашем сайте также есть обзорная статья о . Мы изучили рынок и предложения специалистов и привели результаты в указанном материале.

Укладка утеплителя

Для теплоизоляции используется пенофол – это современный материал для теплоизоляции, который имеет специальное покрытие из фольги толщиной в 14 мкм и со специальным самоклеящимся слоем. Этот материал обладает хорошими свойствами: он легкий и тонкий, и при этом его коэффициент теплопроводности составляет 0,049 Вт/мК.

Пенофол продается в рулонах, а после его укладки специальным покрытием из фольги вверх, стыки следует самому проклеить монтажным скотчем (см. фото). По отзывам, это один из самых лучших вариантов.



монтаж теплого пола под плитку

Для теплоизоляции укладываем пенофол

Важно! В угла помещения делайте отступ в 5-10 мм от стены.



Укладка нагревательного кабеля



Сегодня в большинстве случаев можно встретить уже наклеенные на монтажную ленту нагревательные кабели. Продаются они в рулонах готовыми комплектами. Это удобно, практично и значительно сокращает время монтажа.

теплый водяной пол в деревянном доме

Лента служит для того, чтобы избавится от лишних перегибов, а также сохранить все расстояния между петлями кабеля.



В случае, если вы купили нагревательный кабель, не наклеенный на монтажную сетку, то такую сетку нужно будет приобрести отдельно и кабель укладывать «зигзагообразно» с промежутками витков в 20 — 25 см. Крепить нагревательный кабель нужно монтажным скотчем для теплого пола.

В тех местах, где нагревательный мат нужно «развернуть» или повернуть под углом, исходя из геометрии вашего помещения, монтажная сетка разрезается.

В готовых комплектах обычно не требуется дополнительных действий по установке термодатчика, но если вы приобретали элементы системы отдельно, то следует предусмотреть его расположение таким образом, чтобы в случае замены не потребовалось разрушать бетонную стяжку. Обычно термодатчик прячут в гофро-трубку в месте выходя нагревательно кабеля наружу, так, чтобы в случае поломки его можно было достать, а после уже заливают цементом вместе с кабелем или укладывают плитку. Кончик датчика должен лежать между двумя соседними витками.



Монтаж терморегулятора

Терморегилятор(похож на обычный выключатель), обычно крепят на стену в удобном месте. В идеале, в стене сделать отверстие под его установку и проштробить канавку для электрического кабеля.





терморегулятор монтаж для теплого пола



Установка производится своими руками и не требует каких-либо особых навыков. Нужно подключить при помощи электрических проводов нагревательный кабель к терморегулятору. И, с другой стороны, подключить терморегулятор к электрической сети. Технология требует, чтобы система теплого пола питалась от отдельного входа «от щитка», однако на практике это выполняется не всегда. Важно рассчитать сечение кабеля для подключения, в зависимости от потребляемой мощности пола. Смотрите нашу импровизированную табличку для рассчета сечения кабеля:

Сечение медного кабель 1,5 квадрата — выдерживает максимальную мощность 4к Вт и ток 19 А.

Сечение медного кабель 2,5 квадрата — выдерживает максимальную мощность 5,5 кВт и ток 27 А.

С учетом того, что в среднем, 1 кв.м. электрического теплого пола потребляет мощность 150 Вт, то медный кабель, сечением 1,5 квадрата выдержит систему площадью до 20 м2. Цены на такой кабель минимальны, поэтому мы не будем их сейчас учитывать, списывая на побочные расходы.

Проверка работоспособности

Когда кабель уложен, перед заливкой нужно проверить работоспособность всей системы, и удостоверится в ее надежности.

Работоспособность обычно проверяется путем подачи напряжения на кабель. Также мастера измеряют сопротивление кабеля с помощью специального тестера, чтобы заранее удостовериться в целостности системы.  Обо всех параметрах измерений доступно сказано в паспорте изделия, которые указывает производитель.

После того так были сделаны все проверки, делается цементная стяжка толщиной около 4 – 5 см или сразу укладывается плитка(как в нашем случае).

Укладка плитки на теплый электрический пол

Укладка плитки на теплый пол производится обычным методом. Разница лишь в том, что для укладки нужно приобрести специальный плиточный клей «для тёплого пола».

монтаж теплого пола под плитку в квартире

Кладем плитку непосредственно на нагревательный кабель

Для начала нужно разметить или разложить плитку, чтобы «прикинуть» как ее правильнее уложить. Лучше всего, чтобы на видимых участках укладывалась цельная плитка, а обрезки клеились в скрытых местах.

На нашем портале есть отдельный материал о том . Если вы всерьез задумались делать ремонт самостоятельно, рекомендуем изучить и ее тоже.

Начинать нужно со стороны, которая будет всегда на виду, так, чтобы обрезанные плитки были скрыты мебелью или сантехникой. Готовим плиточный клей, размешивая сухую смесь с водой в пропорциях, указанных на мешке.

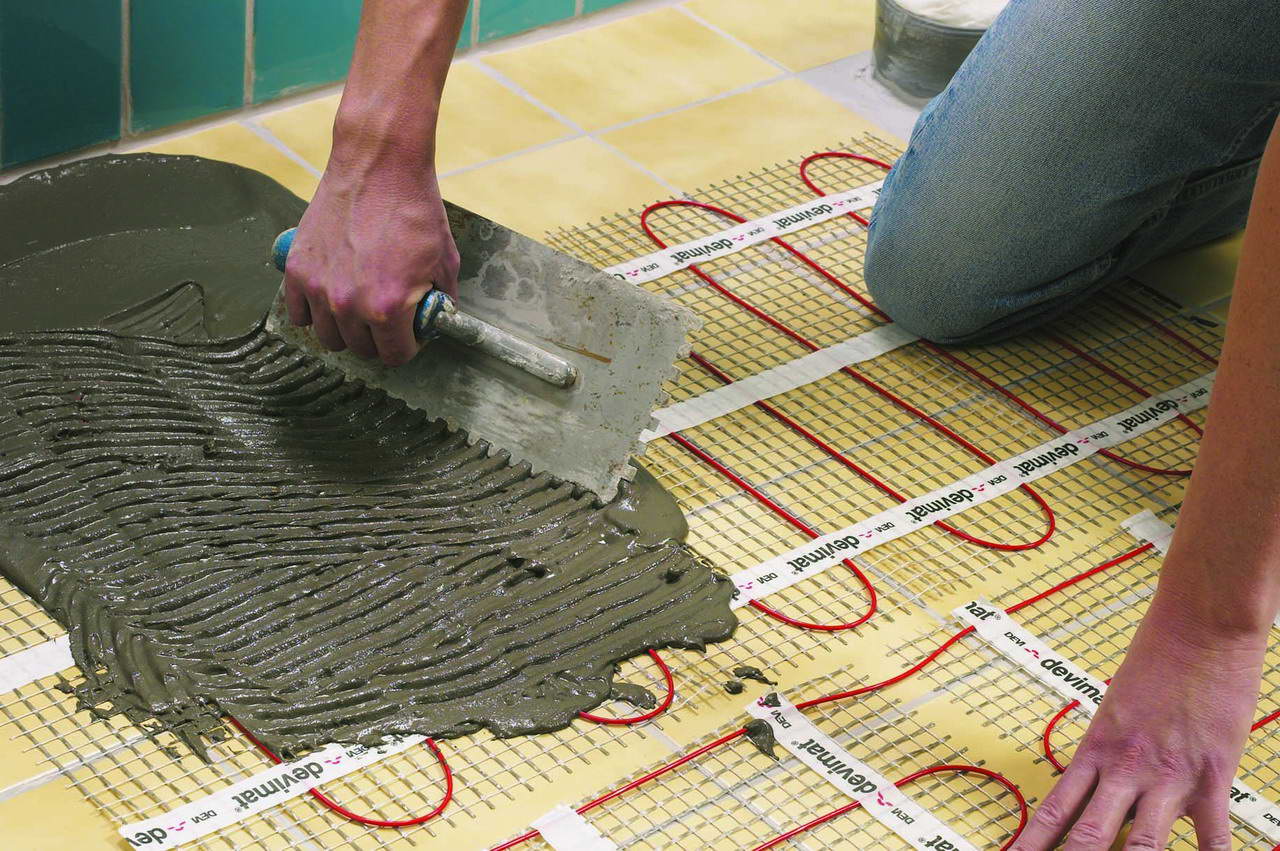

Зубчатым шпателей аккуратно наносим раствор прямо на нагревательные маты. При этом, нужно чтобы все пустоты заполнились клеем, а толщина слоя клея над греющими элементами была не менее 5 мм. Смотрите фото для наглядности.

Установив в углах пластиковые крестики(для контроля размера щелей) укладывается первая плитка. После чего тщательно проверяется ровность и уровень горизонта. Если плитку нужно сместить — воспользуйтесь пластиковыми колышками, они нужны именно для этого.Укладка плитки на теплый полДалее ставятся крестики со всех сторон и укладывается вторая и третья плитка с разных сторон. Опять тщательно проверяем на ровность и уровень горизонта. Таким образом, укладывая раз за разом одну плитку и проверяя ее горизонталь, плитка укладывается по всей поверхности. В тех местах, где нужна обрезка, можно воспользоваться плиткорезом(если он у вас есть). Если плиткореза нет, то плитка режется хорошим стеклорезом(напольную керамическую не всегда берет) или просто «болгаркой».

Когда теплый пол полностью оказался под плиткой, не вынимая крестики ждем полного высыхания(указано на упаковке плиточного клея), обычно около суток. После чего шпателем наносим затирку швов.

затирка швов плитки

Готово! Плитка на теплый пол уложена. Включать теплый пол можно будет только спустя несколько дней, чтобы плиточный клей полностью высох и «набрал» максимум своей прочности.

Если вы не укладывали плитку, а просто сделали цементную стяжку, не включайте пол до полного высыхания стяжки — может возникнуть не равномерное высыхание раствора, а  результатом могут быть трещины и пустоты в стяжке, которых как раз хотелось бы предотвратить. Такие проблемы могут вызвать некачественную работу нагревательного кабеля. Также обязательно следует учитывать тот момент, где будет стоять мебель и не укладывать в тех местах кабель.

Температура теплого пола обычно не высокая, чтобы не обжигать стопы ног. В первое время придется поэкспериментировать с терморегулятором, чтобы определить комфортную для себя температуру.
